边界表示（B-Rep）核心数据结构更多...

#include "vde/core/point.h"
#include "vde/core/aabb.h"
#include "vde/curves/nurbs_curve.h"
#include "vde/curves/nurbs_surface.h"
#include "vde/mesh/halfedge_mesh.h"
#include <vector>
#include <memory>
#include <string>

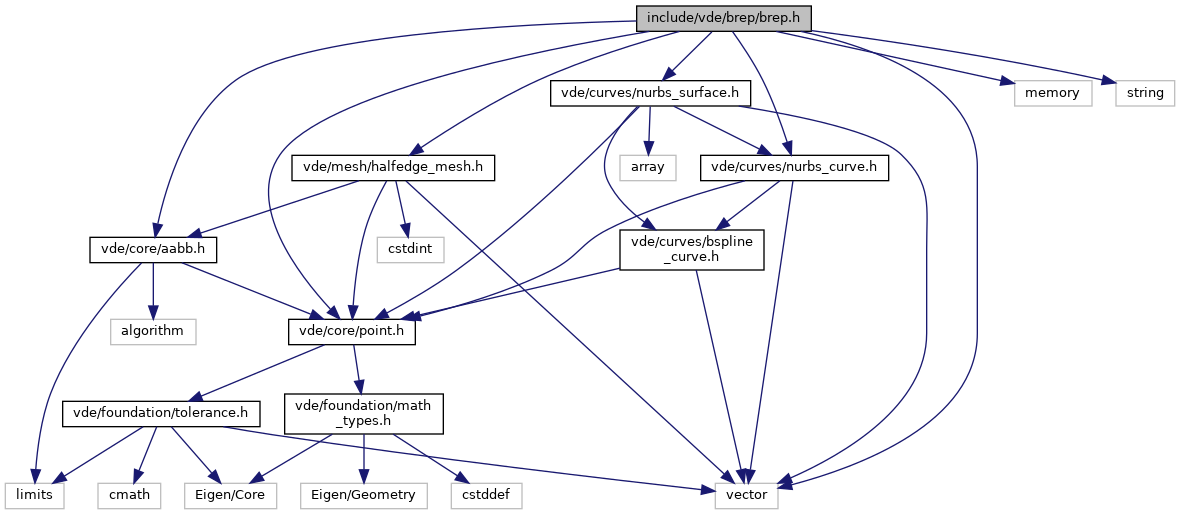

brep.h 的引用(Include)关系图:

此图展示该文件直接或间接的被哪些文件引用了:

浏览源代码.

类
struct	vde::brep::TopoVertex
	拓扑顶点更多...

struct	vde::brep::TopoEdge
	拓扑边更多...

struct	vde::brep::TopoLoop
	拓扑环（Loop）更多...

struct	vde::brep::TopoFace
	拓扑面更多...

struct	vde::brep::TopoShell
	拓扑壳更多...

struct	vde::brep::TopoBody
	拓扑体更多...

class	vde::brep::BrepModel
	B-Rep 模型更多...

命名空间
	vde

	vde::brep

枚举
enum class	vde::brep::CurveType { vde::brep::Line , vde::brep::Circle , vde::brep::Bezier , vde::brep::BSpline , vde::brep::Nurbs }
	边曲线类型枚举更多...

详细描述

边界表示（B-Rep）核心数据结构

B-Rep（Boundary Representation）是 CAD 系统中最常用的实体表示方法，通过拓扑层次结构描述三维几何体的边界。

拓扑层次结构

Body (体)         — 一个或多个封闭壳（含名称）
  └─ Shell (壳)   — 一组面的连续集合
       └─ Face (面)    — 曲面上由环界定的区域
            └─ Loop (环)    — 封闭的边界曲线（外环 + 内环/孔）
                 └─ Edge (边)    — 曲面的边界段
                      └─ Vertex (顶点) — 边的端点

实体引用关系

每个实体通过整数 ID 唯一标识。父实体通过 ID 向量引用子实体。曲面（NURBS Surface）独立存储，由面通过 surface_id 引用。曲线（NURBS Curve）作为边的几何定义存储。

使用模式

BrepModel model;
// 从顶点层开始构建
int v0 = model.add_vertex(Point3D(0, 0, 0));
int v1 = model.add_vertex(Point3D(1, 0, 0));
int e0 = model.add_edge(v0, v1);
int loop0 = model.add_loop({e0});
int s0 = model.add_surface(plane_surface);
int f0 = model.add_face(s0, {loop0});
int shell0 = model.add_shell({f0});
int body0 = model.add_body({shell0}, "MyPart");

更常见的方式是使用 modeling.h 中的高层 API（make_box, extrude 等）。

在文件 brep.h 中定义.
