iges_import.h 文件参考
IGES 文件导入（ANSI Y14.26M） 更多...

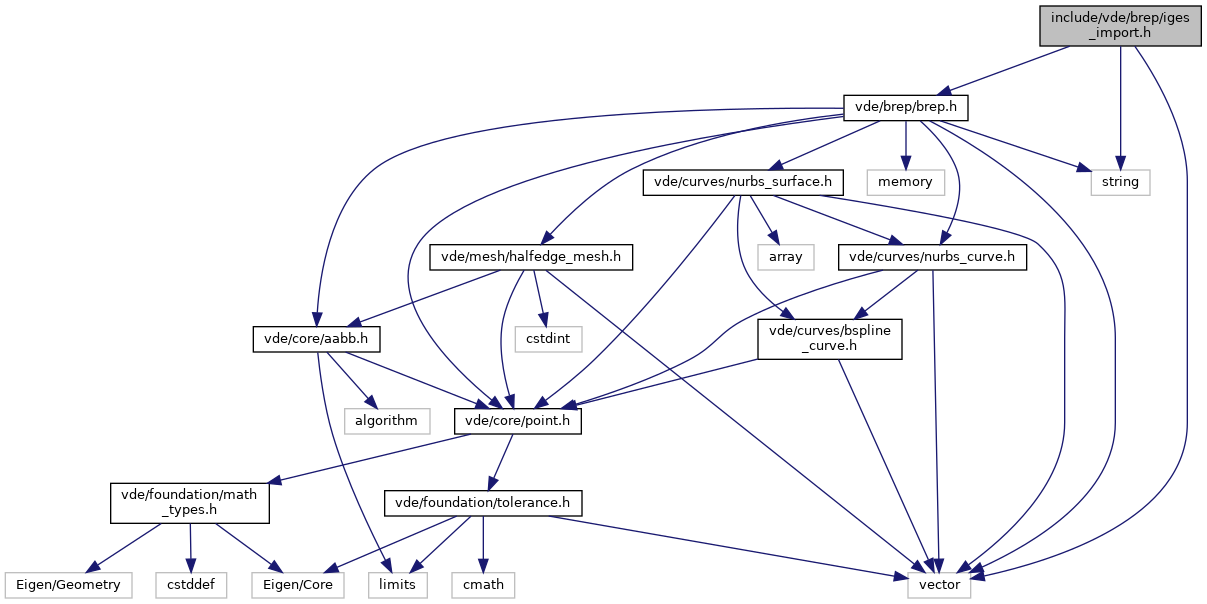

iges_import.h 的引用(Include)关系图:
命名空间 | |
| vde | |
| vde::brep | |
枚举 | |
| enum class | vde::brep::IgesError { vde::brep::Ok = 0 , vde::brep::FileNotFound , vde::brep::ParseError , vde::brep::InvalidSection , vde::brep::UnsupportedEntity , vde::brep::MissingEntity , vde::brep::EntityTypeError } |
| IGES 导入错误码 更多... | |
函数 | |
| std::vector< BrepModel > | vde::brep::import_iges (const std::string &filepath) |
| 从文件导入 IGES 更多... | |
| std::vector< BrepModel > | vde::brep::import_iges_from_string (const std::string &data) |
| 从字符串导入 IGES（用于测试） 更多... | |
| IgesError | vde::brep::iges_last_error () |
| 获取最近一次 IGES 导入的错误码 更多... | |
| const std::string & | vde::brep::iges_last_error_message () |
| 获取最近一次 IGES 导入的可读错误描述 更多... | |
详细描述
IGES 文件导入（ANSI Y14.26M）
解析 IGES 格式文件（.igs / .iges）并转换为 B-Rep 模型。
IGES 格式概述
IGES (Initial Graphics Exchange Specification) 是一种旧式但广泛使用的 CAD 数据交换格式。 采用 80 字符固定宽度记录格式，分为 5 个区域：
- S (Start): 自由格式注释
- G (Global): 参数分隔符、单位、精度等全局设置
- D (Directory): 实体目录（类型、线型、颜色等属性）
- P (Parameter): 实体参数数据
- T (Terminate): 文件结束标记
支持的实体类型
主要支持几何和拓扑实体：
- Type 100: Circular Arc
- Type 110: Line
- Type 116: Point
- Type 126: Rational B-Spline Curve
- Type 128: Rational B-Spline Surface
- Type 108: Plane
- Type 186: Manifold Solid B-Rep Object
- Type 502/504/508/510/514: B-Rep 拓扑（顶点/边/环/面/壳）
在文件 iges_import.h 中定义.
